Routage VLAN

L'entreprise IT TEK' dispose de 3 services et souhaite créer des VLANs pour chacune d'entre elles avec certaines ACLs.

L'infrastructure réseau est segmentée en trois VLANs afin d'optimiser la gestion et sécurité du traffic. Un switch de niveau 3 assure à la fois la connexion des équipements et le routage inter VLAN. Plusieurs postes client sous Windows 10 sont utilisés pour tester l'accès aux différents VLANs et valider les restrictions mises en place via les ACLs.

Les VLANs ont été définis et le routage inter-VLAN a été configuré afin de permettre la communication entre les différentes zones du réseau selon les règles de sécurité établies. Un serveur DHCP est configuré.

J'ai ensuite procédé à la configuration du routeur :

. Création des VLANs 10, 20 et 30 pour segmenter le réseau.

. Activation du routage inter-VLAN pour assurer la communication entre les sous-réseaux.

. Mise en place des ACLs pour filtrer les accès entre les VLANs.

Enfin, des tests de validation ont été effectués pour garantir le bon fonctionnement de l'infrastructure, notamment :

. Un test de connectivité entre les VLANs autorisés.

. Un test d'isolation des VLANs interdits via les ACLs.

. Une vérification du bon routage des paquets sur le switch

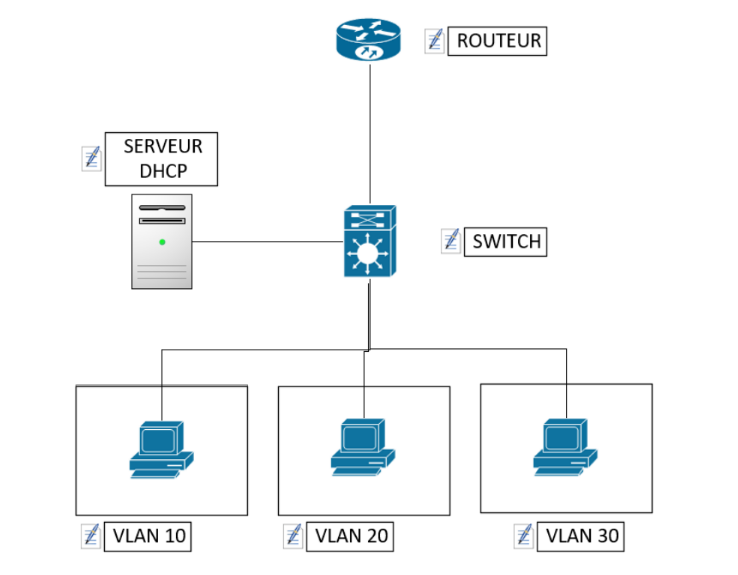

Schéma réseau

Configuration du routage inter vlan :
